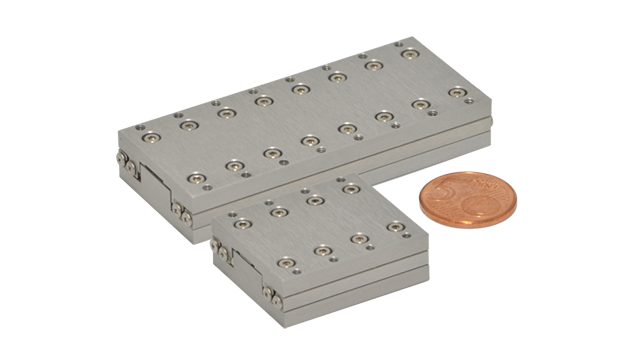

XLS系列平台结构紧凑，通过超声压电效应驱动，提供一个令人惊喜的工作寿命以及运行速度。所有的平台可以容易的组成一个多轴系统。
紧凑&准确的线性平台
XLS系列精密线性平台由超声压电电机驱动，获得微米量级的快速移动定位的能力。当平台断电的时候，还具有自锁能力，平台散热因此也大大减少。内置编码器分辨率1.25 µm。
关键特性
Crossfixx 超声压电技术
轴承：高精度交叉滚珠轴承
寿命：运行距离大于100 km
机械特性
尺寸：30 x 34 x 13 mm
标准行程：10 mm
质量：40 g（平台）
负载：＜0.5 kg
锁止力：1 N
驱动力：1 N
平台材料：阳极氧化铝
导线长度：1.5 m
接头：15 针 D-sub 接头或者定制LEMO 接头
运动性能（闭环）
编码器类型：请选择编码器分辨率
光栅周期：1280 µm
编码器分辨率：1.25 µm
位置分辨率：1.25 µm
= 最小步长
= 最小可移动距离
双向重复精度：± 2.5 µm
最大速度：200 mm/s
最小速度：2-5 µm/s
速度稳定性： ± 1%
运动误差
直线度/平面度误差： ± 5-10 µm（取决于平台长度）
选配
真空（10-6 mbar)）：-HV
短壳版有更大的行程：-SC
环境兼容性
温度范围：-30°C to +70°C
湿度范围：20% - 90% 相对湿度
功耗（电机）：＜1W
控制器/软件
兼容Xeryon 控制
简单易用Windows软件或者LavView 驱动
C++ 以及Python libraries 提供
| 参数/型号 | 推力 N | 行程 mm | 负载 g | 分辨率 nm | 重复精度 nm | 精度 um | 速度 |
| XLS-1-30 | 1 |
10 |
0.5max. |
60 |
|||
| XLS-1-40 | 1 |
25 |
0.5max. |
45 |
|||
| XLS-1-50 | 1 |
30 |
0.5max. |
35 |
|||
| XLS-1-60 | 1 |
40 |
0.5max. |
30 |
|||
| XLS-1-70 | 1 |
45 |
0.5max. |
25 |
|||
| XLS-1-80 | 1 |
50 |
0.5max. |
20 |
|||
| XLS-1-90 | 1 |
75 |
0.5max. |
15 |
|||
| XLS-1-100 | 1 |
100 |
0.5max. |
10 |
